【活性氧化铝干燥剂详细说明】：

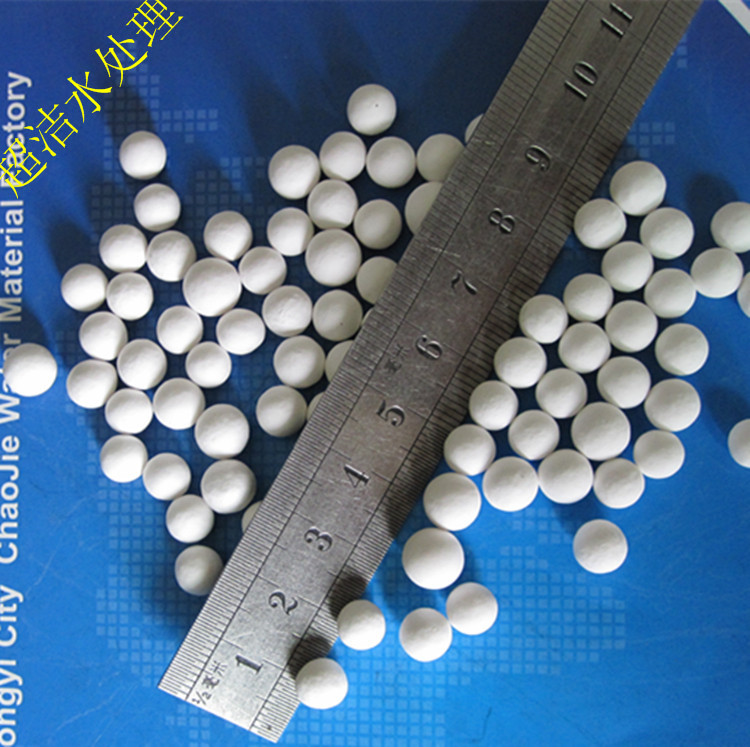

干燥剂用活性氧化铝球（粒度可根据用户要求加工，从1—12mm）m2/g
在一定的操作条件和再生条件下，该产品的干燥深度高达露点温度-70度以下，本品用作高氟剂（除氟容量大）、烷基苯生产中循环烷烃的脱氟剂、变压器油的脱酸再生剂、空压机气体干燥、用作制氧工业、纺织工业、电子行业气体干燥、自动化仪表风的干燥、以及在化肥、石油化工干燥等行业做干燥剂、净化剂（露点可达-40度）、在空分行业变压吸附露点可达-55度。是一种微量水深度干燥的**干燥剂。
活性氧化铝非常适应于无热再生装置。

一、活性氧化铝降氟设备工作原理：
当原水流经除氟器，降氟器内部核心滤层——天然矿物质滤料时，水与除氟，降氟器中的天然矿物质滤料接触，通过物理、化学反应——吸附、离子交换，水中的氟离子被滤料吸附、交换，水中的氟离子即被去除，使水中的氟含量达到国家生活饮用水卫生标准(GB5749-2006)规定的1.0 mg/L以内。经过一段时间运行后，天然矿物质滤料吸附交换饱和，需要通过再生系统进行再生，再生后滤料性能恢复如初，可长期反复使用。再生剂可采用硫酸铝钾(明矾)。

二、活性氧化铝主要特点：
1.对人体有益的新型天然矿物质滤料；  2.**除氟，同时去除水中多种有害物质;  3.性能稳定，使用寿命可达30年；运行费用低，一般0.3元/吨水。  4.结构简单，占地面积小，操作维护管理简便； 5.规模灵活，可大可小，按用户要求设计制造；  6.备有手动、半自动、全自动规格供用户选择；

三、活性氧化铝除氟的必要性：
氟[1]是属于卤素的在化合物中显负一价的非金属元素,通常情况下氟气是一种浅黄绿色的、有强烈助燃性的、刺激性毒气。氟气与水的反应很复杂，主要氟化氢和氧，以及较少量的过氧化氢，二氟化氧和臭氧产生，也可在化合物中置换其他非金属元素。可以同所有的非金属和金属元素起猛烈的反应，生成氟化物，并发生燃烧。有极强的腐蚀性和毒性。
四、活性氧化铝除氟工作原理：
我国饮用水除氟方法中，应用*多的是吸附过滤法，作为滤料的吸附剂主要是活性氧化铝。  活性氧化铝是白色颗粒状多孔吸附剂，有较大的比表面积，是除氟比较经济有效的方法。活性氧化铝是两性物质，等电点约在9.5，当水的pH值小于9.5时可吸附阴离子，大于9.5时可去除阳离子。  因此，在酸性溶液中活性氧化铝为阴离子交换剂，对氟有极大的选择性。  1.活性氧化铝使用前可用硫酸铝溶液活化，使转化成为硫酸盐型，反应如下：  （Al2O3）n•2H2O + SO4 →（Al2O3）n•H2SO4 + 2OH  2.除氟时的反应为：  （Al2O3）n•H2SO4 + 2F → （Al2O3）n•2HF + SO4  3.活性氧化铝失去除氟能力后，可用1%-2%尝试的硫酸铝溶液再生：  （Al2O3）n•2HF + SO4 →（Al2O3）n•H2SO4 + 2F  每克活性氧化铝所能吸附氟的重量，一般为1.2～4.5mg，它取决于：原水的氟浓度、pH值、活性氧化铝的颗粒大小等。
五、活性氧化铝应用范围：
我国地下水含氟地区的分布范围很广，因长期饮用含氟量高的水可引起慢性中毒，特别是对牙齿和骨骼产生严重危害。轻者患氟斑牙，表现为牙釉质损坏，牙齿过早脱落等，重者则骨关节疼痛，甚至骨骼变形，出现弯腰驼背等，完全丧失劳动能力。  所以高氟水的危害是严重的。我国饮用水标准中规定氟的含量不得超过1mg/L。
六、活性氧化铝性能特点：
1、 设备造价低廉，运行费用低，管理简便；  2、 滤料经过再生，可多次使用滤料寿命长； 3、 除氟效果好，占地面积小。
七、活性氧化铝产品结构：

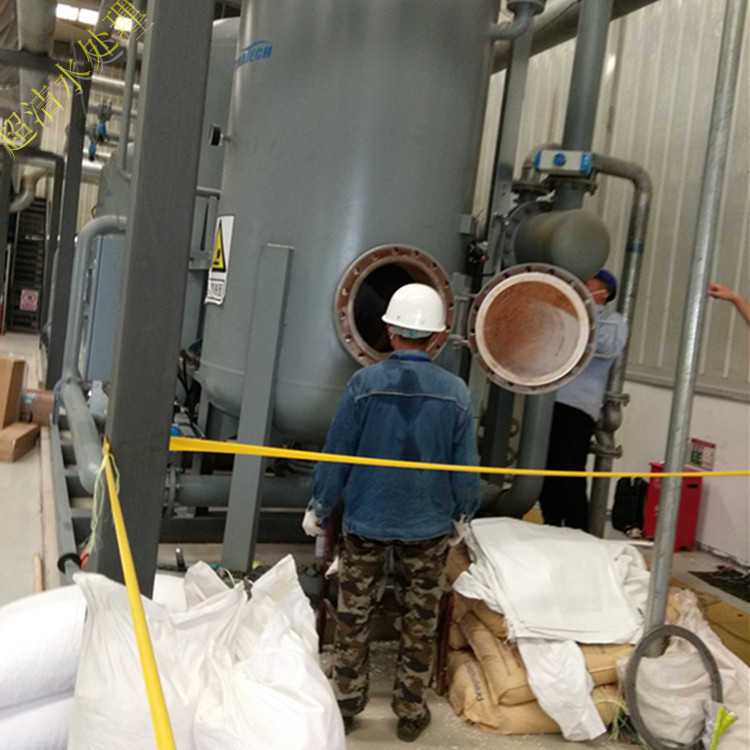

本装置由除氟罐、滤料、再生装置、管路阀门等组成，根据不同的氟含量和处理水量，可选择不同大小的设备。
八、活性氧化铝除氟器的选用方法：
除氟器的大小依据水量而定，根据用途不同可选用钢制或玻璃钢。除氟装置有固定床和流动床。固定床的水流一般为升流式，滤层厚度1.1～1.5m，滤速为3～6m/h。移动床滤层厚度为1.8～2.4m，滤速10～12m/h。
九、活性氧化铝除氟操作方法：
活性氧化铝在pH = 5～8范围内时，除氟效果较好，而在pH值为5.5时，吸附量*大。为减少酸的消耗和降低成本，我国多将pH控制在6.5～7.0之间，除氟装置的接触时间应在15min以上。 活性氧化铝失效后，出水含氟量超过标准时，运行周期即千结束须进行再生。再生时，活性氧化铝柱首先反冲洗10～15min，膨胀率为30～50%，以去除滤层中的悬浮物。 再生液浓度和用量应通过试验，一般采用Al2（SO4）2再生时为1～2%，采用NaOH时为1.0%。再生后用除氟水反冲洗8～10min，再生时间约1.0～1.5h。采用NaOH溶液时，再生后的滤层呈碱性，须再转变为酸性，以便去除F离子和其它阴离子
