欢迎来到巩义市超洁净水材料厂官网!
行业动态

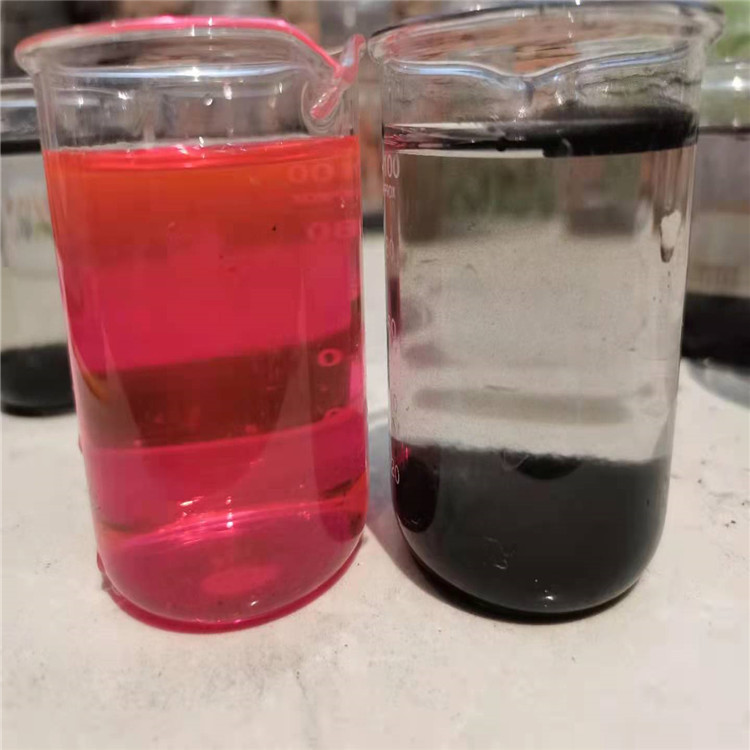

印染厂废水脱色用那种粉末活性炭效果比较好
发布时间:2021-06-29 浏览 823 次

现代水处理中,超滤膜(UF)和反渗透膜(RO)已成为深度处理的主要工艺.但当原水中有机物、无机物、微生物和胶体物质含量过高时,会造成膜表面和膜孔的累积.将造成膜表面的堵塞.影响膜的运行寿命。利用活性炭作为UF的前处理可去除污水中大部分有机物.降低COD,从而缓解UF膜和RO膜阻塞和膜的污染问题,可延长膜的使用时间。活性炭对相对分子质量在500~3000的有机物去除率一般为70%~86.7%.而对相对分子质量>3000的有机物则达不到有效去除的效果.UF对于大分子的有机物有良好的去除率。因此活性炭与UF组合去除有机物效果好 .



1、江苏粉状活性焦

2、根据原水水质及处理工艺,选择炭种及投加点,投加过程中采用合理的工艺,对提高有机物去除率具有意义重大。



3、活性炭吸附技术具有设备投资省、价格便宜、吸附速度快、对短期及突发性水质污染适应性强等。






【粉状活性炭的特点】



活性炭的主要成分是碳,含碳量约90%,通常是用各种植物碎料(木屑、椰壳及蔗渣等)或适当的煤或木炭为原料,经过特殊的加工处理制成。活性炭的内部有很多极微细的孔隙。孔隙的直径很小,故总表面积很大,有很强的吸附能力。因原料和制造方法的不同,活性炭的品种相当多,分别适用于不同的用途。粉状活性炭的微孔可以吸附低分子量的气体和溶液中的小分子,但分子量较高的分子不能进入微孔内;中孔提供进入微孔的通道,本身又能吸附分子量较高的物质;大孔则兼有提供通道和吸附的作用。如果用活性炭吸附小分子物质,例如某些气体(毒气)和低分子量的有机物,可以使用微孔较多的产品;但如果要吸附较大的分子,则要选用有较多中孔的产品。活性炭的孔隙的状况,决定于所用的生产原料及其成分、制造方法和条件等。



粉状活性炭产品的外形主要有粉状和粒状两大类。粉状活性炭是非常微细的粉末,绝大部分可通过200目筛网,大部分可通过325目筛网,粉的尺寸在1150μm之间(平均约40μm);通常,炭粉越幼细,它对杂质的吸附速度越大。故常将活性炭产品进行高度的破碎和筛选,得到微细的粉末。粉状炭的缺点是再生比较困难,通常不再生使用,故消耗量较大(近年也有研究将它再生)。粒状活性炭通常都再生使用,消耗量较少。它有不定型颗粒状和柱状颗粒两种,粒度在0.54mm之间。前者是通过适当的破碎和筛选得到的,后者则是将原料通过造粒机压制成型的。



用木屑为原料和用化学活化法通常制造粉状活性炭。颗粒活性炭多数是用煤或木炭为原料,粉碎后加粘合剂(如煤焦油、木素磺酸等)压制成型,经过干馏炭化,然后活化处理制成(或在活化前再打碎成适当的粒度)



【粉状活性炭的质量与性能】



粉状活性炭的质量有多项物理与化学的指标,主要的如:水分、灰分、酸溶物、各种金属和酸根的含量,以及它的吸附性能等。对于不同用途的活性炭,时常用不同的物质和方法来检验它的吸附性能,如亚甲基蓝吸附值、碘吸附值、焦糖吸附值、硫酸奎宁吸附值等。其中亚甲基蓝吸附值是*常用的。亚甲基蓝是一种深蓝色染料,对它的吸附量反映了活性炭吸附小分子物质的能力;具有大量微孔的活性炭,此值较高。焦糖吸附值(或称焦糖脱色率、或糖蜜吸附率)是反映活性炭对具有较高分子量的有色物质的吸附性能,性能良好的活性炭,此值达到100110



国内外制造的活性炭,都有一类称为“糖用活性炭”的产品,它可用于糖厂,也可以用在其他类似的行业,如葡萄糖溶液及味精溶液的精制脱色等。它的主要特点是具有较多的中孔,因而适于处理含有较多大分子有机物的溶液。这种活性炭的焦糖吸附值比较高。 我国“糖液脱色用活性炭”的国家标准(GB/T13803.3-1999)规定,活性炭产品分为优级品、一级品和二级品三种。其水分都低于10%;焦糖脱色率分别高于1009080,灰分分别低于3%4%5%(用磷酸法生产的活性炭可在7%9%,不分等级),酸溶物分别低于1%1.5%2%,还有铁含量和氯含量的规定。它们的pH值都在35之间。



【活性炭的技术指标及主要特性】



活性炭是一种很细小的炭粒 有很大的表面积,而且炭粒中还有更细小的孔——毛细管。这种毛细管具有很强的吸附能力,由于炭粒的表面积很大,所以能与气体(杂质)充分接触。当这些气体(杂质)碰到毛细管被吸附,起净化作用。活性炭的表面积研究是非常重要的,活性炭的比表面积检测数据只有采用BET方法检测出来的结果才是真实可靠的,国内目前有很多仪器只能做直接对比法的检测,现在国内也被淘汰了。目前国内外比表面积测试统一采用多点BET法,国内外制定出来的比表面积测定标准都是以BET测试方法为基础的,请参看我国国家标准(GB/T 19587-2004)-气体吸附BET原理测定固态物质比表面积的方法。比表面积检测其实是比较耗费时间的工作,由于样品吸附能力的不同,有些样品的测试可能需要耗费一整天的时间,如果测试过程没有实现完全自动化,那测试人员就时刻都不能离开,并且要高度集中,观察仪表盘,操控旋钮,稍不留神就会导致测试过程的失败,这会浪费测试人员很多的宝贵时间。F-Sorb 2400比表面积测试仪是真正能够实现BET法检测功能的仪器(兼备直接对比法),更重要的F-Sorb 2400比表面积测试仪是迄今为止国内**完全自动化智能化的比表面积检测设备,其测试结果与国际一致性很高,稳定性也很好,同时减少人为误差,提高测试结果**性。


联系方式

手机:13838389754

手机:18703651345

电话:0371-64225590

传真:0371-64225591

邮箱:gycjjscl@163.com

公司地址:河南省巩义市夹津口镇工业园区

本站部分图片和内容来源网络,版权归原创作者或原公司所有,如果您认为我们侵犯了您的版权,请告知,我们将立即删除!!  备案号:豫ICP备20005361号-1
